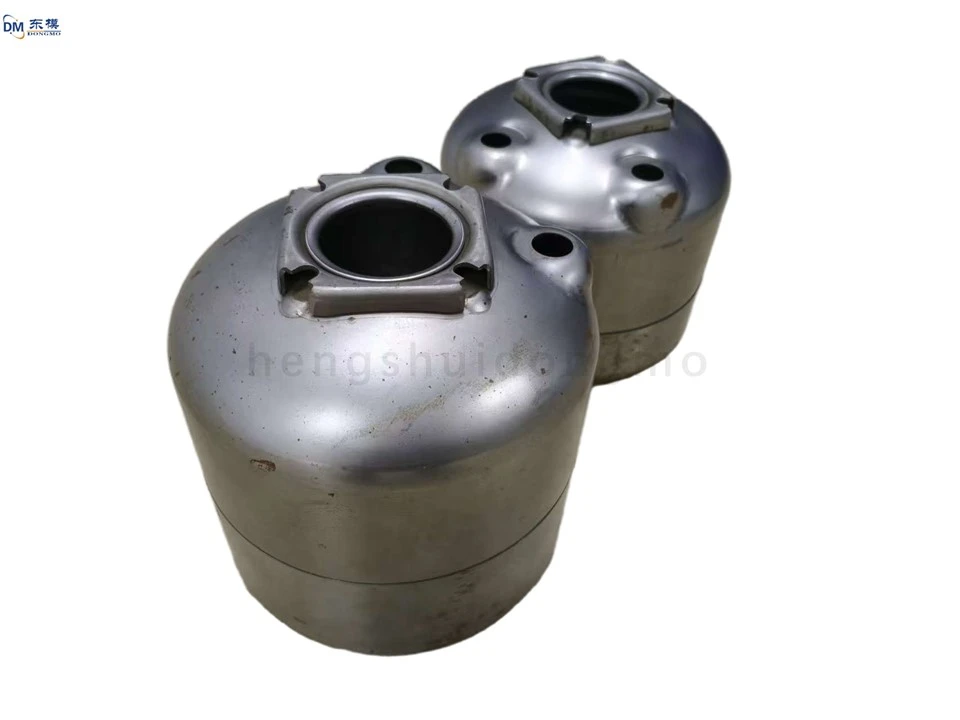

Metal Head Drawing Die, Aluminum Plate Deep Drawing Die

I. Forstå essensen av prosessen: Den synergistiske effekten av tre elementer
I henhold til industristandarder må vellykket metallstempling oppfylle tre grunnleggende betingelser: en passende stemplingsprosess, en nøyaktig tilpasset formstruktur og stabilt stemplingsutstyr. Disse tre elementene griper sammen som tannhjul; enhver ubalanse i enhver kobling vil føre til svingninger i produktkvalitet.

II. Den vitenskapelige logikken til parametrisk design

1. De doble begrensningene for arktykkelse og mekaniske egenskaper
Retningslinjene sier tydelig at det ideelle stemplingsmaterialet bør kontrolleres innenfor området 0,4 mm-2 mm (omtrent 0,02 tommer til 0,08 tommer). Denne serien sikrer metallflytbarhet for komplekse former, samtidig som den forhindrer ukontrollert tilbakespring på grunn av overdreven tykkelse. For eksempel, i karosseripaneler for biler, vil ingeniører prioritere karbonstål eller rustfrie stålplater fordi forholdet mellom forlengelse- og strekkstyrke bedre oppfyller kravene til dyptrekking.

2. Prinsippet for geometrisk symmetri
For the design of bent and drawn parts, the guidelines specifically stipulate two golden rules: ① The straight section length H of the bent edge must be greater than twice the material thickness (H>2δ) for å tillate etterfølgende trimming; ② Alle asymmetriske strukturer bør kompenseres mekanisk. Et husholdningsfirma forsømte denne regelen, noe som resulterte i alvorlig deformasjon rundt hengselhullene i dørpanelene, som til slutt ble korrigert ved å legge til forsterkende ribber.

3. Presisjonskontroll av dyseklaring
Verdien for stanse-matrisen bestemmer direkte graden av grad og dimensjonsnøyaktigheten til produktet. I praksis har det vist seg at når klaringen er mindre enn 8 % av arktykkelsen, dannes det lett sekundære skjærsprekker, mens overskridelse av 12 % vil forårsake unormal materialflyt. I dette tilfellet må det etableres en matematisk modell basert på materialkvaliteten for dynamisk å justere klaringsparameterne for å sikre at tverrsnittskvaliteten oppfyller standardene. KVA, den er 50 KVA, den er 50 KVA.
